Shimano Dura Ace Power Meter (FC-R9100-P)

Besoin d’une version française de cette explication ? Vous la trouverez juste en-dessous de la version anglaise.

If you own Shimano’s power meter built into their Dura-Ace crankset model FC-R9100-P, you may be wondering why you can’t find its Bluetooth power or cadence signals in Zwift. Note: we’re not talking about a third party power meter grafted onto a Shimano crank. This is the Shimano-made power meter.

The power meter is capable of broadcasting in both ANT+ and Bluetooth LE (BLE) but it must be on its firmware v 4.1.7 or newer for the BLE power and cadence signals to work. In earlier versions of the firmware, those BLE signals were disabled, and only the ANT+ signals worked.

If the BLE signal is not visible to Zwift - you’ll likely have to update firmware. Here’s how:

Step 0: You did have the power meter’s battery charged, didn’t you? :wink:

  1. Fully charge the power meter’s battery. If you try to overwrite firmware on any device with a low battery, you WILL brick that very expensive device. Also fully charge your iPhone / iPad running the Shimano app.

  2. Reference Shimano’s dealer manual for this crankarm: https://si.shimano.com/#/en/DM/RAFC002
    This has some troubleshooting instructions that can be useful.

  3. Install Shimano’s e-tube Project app for iOS. The Windows version for Di2 components will not pair to the power meter. The Android version will install but may not function on many Android devices. Borrow someone’s iPhone if you have to. Trust me on this.

  4. In the Shimano app, push “Bluetooth LE Connection.”

5 Wake up the crankset by pressing the multifunction button on the right side of the crank until the LED turns green. Let go of the button.
If the LED first lights up red - your battery is below 20%. Go back and fully charge it before you proceed any further.

  1. The app should find the FC-R9100-P

  2. You’ll be prompted to change the default Bluetooth password 000000 (that’s six zeros). Your life will be easier if you bypass this step and hit cancel.

Why? If you changed the default password, you will not be able to pair to the power meter the next time you try to connect Shimano’s app to it. That’s because iOS still thinks its password is 000000. To solve this, go into iOS setttings > Bluetooth, then “forget” the power meter by holding down the “i” icon. After it’s forgotten, pair again with the password you chose.

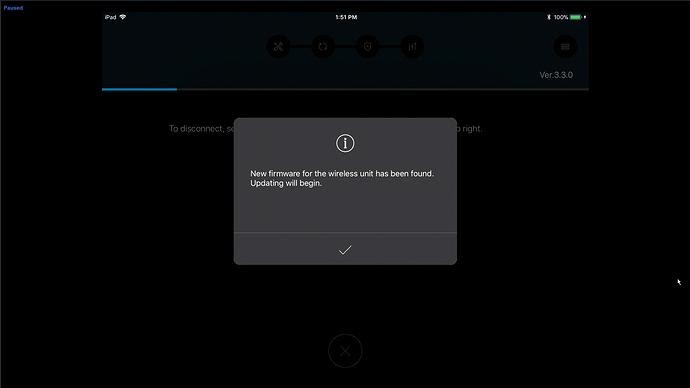

  1. If a firmware update is available, you’ll be prompted to update it. Follow the instructions.

  2. After the update, you’ll see this screen:

  3. Hit the button that says “zero offset calibration.”

11 Very important final step Hit the hamburger menu in the upper right, and select “Bluetooth LE disconnected” This writes your changes to the power meter, and terminates the session.

= = = = = = = = = = = = = = = = = = = = = = = = = = = =
If you forget the Bluetooth password and need to reset it
*Connect the AC charging cable to the power meter like you’re charging it.

  • Press and hold the button on the power meter for 3 seconds, then release. The LED indicator will not change. Just count to three slowly and release the button.
  • The password will be reset to the factory default 000000
  • Disconnect the AC charging cable.
  • Make the iPad / iPhone forget the device as shown upstream.
  • Reconnect using 000000.

= = = = = = = = = = = = = = = = = = = = = = = = = = = =
Hardware Reset
If you’ve having problems with the electronics of the power meter, you can reset it to factory default. This will not revert it to the original firmware version if you bricked it.
See Shimano’s dealer manual for instructions.

2 Likes

Capteur de puissance [Shimano Dura Ace (FC-R9100-P)

Si vous possédez un capteur de puissance Shimano intégré à leur modèle de pédalier Dura-Ace FC-R9100-P, vous vous demandez peut-être pourquoi vous ne pouvez pas trouver ses signaux de puissance ou de cadence Bluetooth dans Zwift. Remarque: il n’est pas question ici d’un capteur de puissance d’un fabriquant tiers greffé sur une manivelle Shimano, mais bien du capteur de puissance fabriqué par Shimano.

Le capteur de puissance est capable de diffuser à la fois en ANT + et Bluetooth LE (BLE) mais son firmware doit être en version 4.1.7 ou plus récente pour que les signaux de puissance et de cadence BLE fonctionnent. Dans les versions antérieures du firmware, ces signaux BLE étaient désactivés et seuls les signaux ANT + fonctionnaient.

Si le signal BLE n’est pas détecté par Zwift - vous devrez probablement mettre à jour le firmware. Voici comment faire :

Etape 0: Vous avez bien sûr pensé à recharger la batterie du capteur, pas vrai ? :wink:

  1. Chargez la batterie du capteur de puissance à bloc. Si vous essayez de remplacer le firmware de n’importe quel appareil avec une batterie faible, vous risquez d’abîmer cet appareil très cher. Chargez également complètement votre iPhone / iPad en utilisant l’application Shimano.

  2. Consultez le manuel du constructeur Shimano pour le pédalier: https://si.shimano.com/#/fr/DM/RAFC002

Il contient des instructions de dépannage qui peuvent être utiles.

  1. Installez l’application e-tube Project 3 de Shimano pour iOS. La version Windows pour les composants Di2 ne sera pas couplée au capteur de puissance. La version Android peut être installée mais peut ne pas fonctionner sur de nombreux appareils Android. Empruntez l’iPhone de quelqu’un si besoin. Faites-moi confiance.

  2. Dans l’application Shimano, appuyez sur « Connexion Bluetooth LE ».Image 006

Image 006947×598 62.1 KB

5 Réveillez le pédalier en appuyant sur le bouton multifonction sur le côté droit de la manivelle jusqu’à ce que la LED devienne verte. Relâchez le bouton.

Si la LED s’allume d’abord en rouge, c’est que votre batterie est inférieure à 20%. Chargez-le à fond avant de continuer.

Image 001

Image 001950×536 98.8 KB

  1. L’appli devrait trouver le FC-R9100-P

1

11917×1081 253 KB

  1. Vous serez invité à modifier le mot de passe Bluetooth par défaut 000000 (c’est-à-dire six zéros). Vous vous simplifierez la vie si vous contournez cette étape en appuyant sur Annuler.

7

71918×1084 594 KB

Pourquoi ça ? C’est simple, si vous modifiez le mot de passe par défaut, vous ne pourrez pas vous coupler au capteur de puissance la prochaine fois que vous essaierez de le connecter via l’application Shimano. En effet, iOS pense toujours que son mot de passe est 000000. Pour résoudre ce problème, il faut accédez à Paramètres iOS> Bluetooth, puis « oublier » le capteur de puissance en gardant le doit sur l’icône «i».
Une fois oublié, ajoutez-le à nouveau, cette fois avec le mot de passe que vous avez choisi.

6

61917×1083 259 KB

  1. Si une mise à jour du firmware (micrologiciel) est disponible, vous serez invité à le mettre à jour. Suivez les instructions.2

21920×1081 212 KB

  1. Une fois la mise à jour faite, vous verrez cet écran:3

31916×1084 363 KB

  1. Cliquez sur le bouton qui dit “étalonnage de décalage zéro” (ou « zero offset calibration » en anglais).

11 Dernière étape très importante : Cliquez sur le menu latéral en haut à droite et sélectionnez « Bluetooth LE déconnecté ». Cela inscrit vos modifications dans le capteur de puissance et met fin à la session.
Image 004

Image 004952×595 92.2 KB

= = = = = = = = = = = = = = = = = = = = = = = = = = = =
Si vous oubliez le mot de passe Bluetooth et devez le réinitialiser

  • Connectez le câble de charge au capteur pendant que vous le chargez.

• Appuyez sur le bouton du capteur et maintenez-le enfoncé pendant 3 secondes, puis relâchez. L’indicateur LED ne changera pas. Comptez jusqu’à trois lentement et relâchez le bouton.

• Le mot de passe sera réinitialisé à la valeur par défaut 000000

• Débranchez le câble de charge.

• Faites en sorte que l’iPad / iPhone oublie l’appareil comme indiqué en plus tôt.

• Reconnectez-vous avec 000000.

= = = = = = = = = = = = = = = = = = = = = = = = = = = =
Réinitialisation du matériel
Si vous rencontrez des problèmes avec l’électronique du capteur de puissance, vous pouvez le réinitialiser et restorer les paramètres d’usine. Cela ne le ramènera pas à la version d’origine du firmware si vous l’avez abîmé.

Consultez le manuel du constructeur Shimano pour plus d’instructions.
https://si.shimano.com/#/fr/DM/RAFC002
